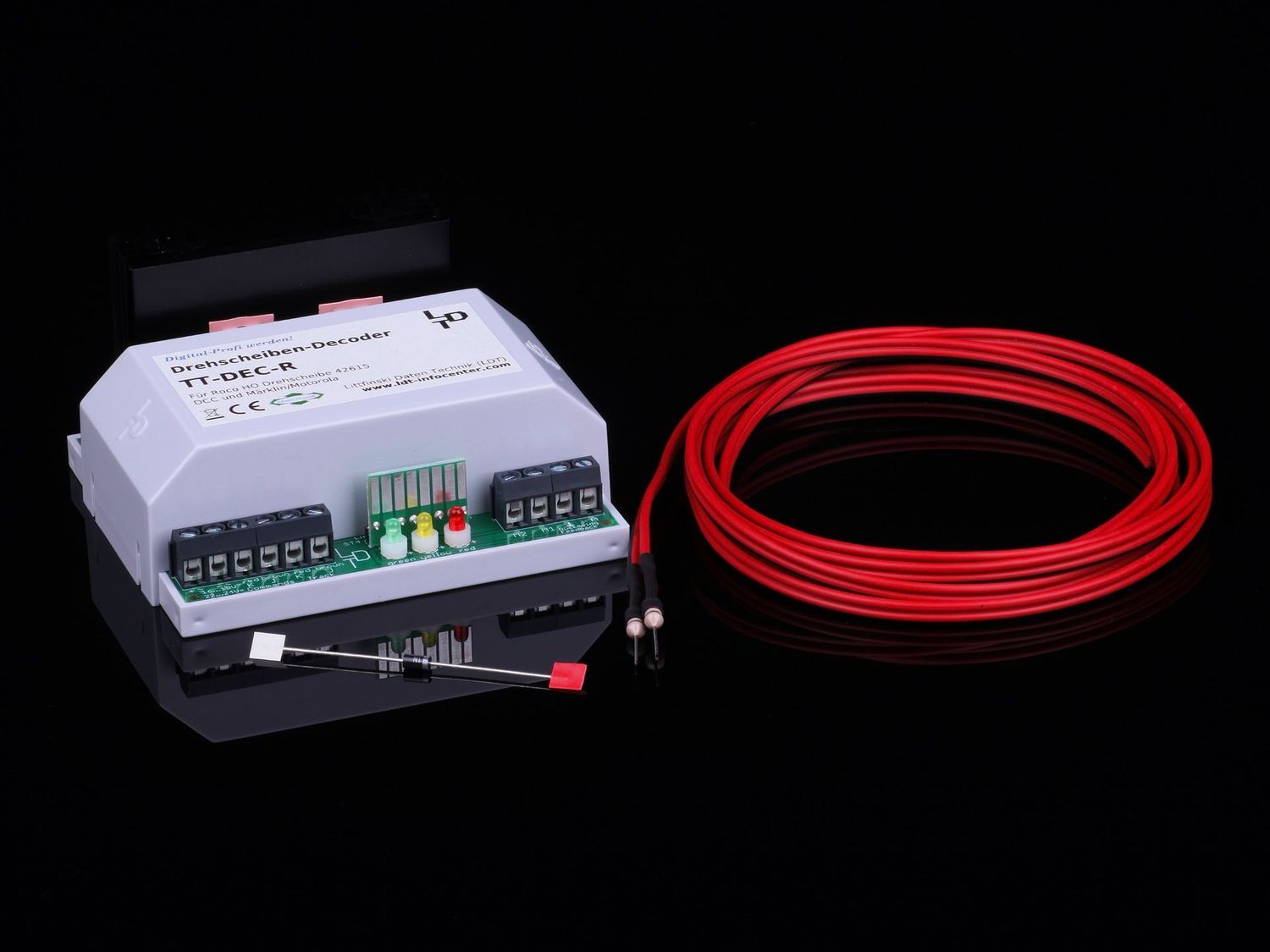

TT-DEC-RG (Unità completa in alloggiamento) decoder per piattaforma girevole
Il TurnTable-Decoder TT-DEC-R è adatto al controllo digitale della piattaforma girevole Roco H0 42615 .
La piattaforma girevole Roco H0 42615 può essere equipaggiata con 4 fino a 40 collegamenti di binario .
I collegamenti di binario opposti non allineati possono essere assemblati con uno sfalsamento minimo di 4,5 gradi .
Il set di comandi del TT-DEC-R è compatibile con il sistema elettronico per piattaforma girevole Märklin 7686. Pertanto è possibile un controllo molto semplice tramite qualsiasi stazione di comando digitale e software per modellismo ferroviario , che supporti il sistema elettronico per piattaforma girevole Märklin 7686 con una grafica per piattaforma girevole .
Il formato digitale (Märklin-Motorola o DCC) e la posizione dei collegamenti dei binari sono facilmente programmabili tramite qualsiasi stazione di comando digitale in grado di commutare gli scambi o tramite un software per modellismo ferroviario che supporti la piattaforma girevole Märklin electronic 7686. Qualsiasi collegamento dei binari della piattaforma girevole può essere programmato come binario 1 (binario di riferimento) .
Il TT-DEC-R consente la rotazione graduale verso destra o verso sinistra, il collegamento diretto di binari preselezionati e la rotazione di 180 gradi della direzione di movimento del giradischi .
La velocità di rotazione del piatto girevole può essere regolata individualmente tramite un potenziometro . Il motore del piatto girevole riceve una tensione continua stabilizzata per un movimento di rotazione costante del binario del ponte.
La spina del cavo piatto a 8 poli della piattaforma girevole Roco H0 42615 deve essere inserita direttamente sulla barra a spina del TT-DEC-R .
Il binario a ponte riceve la polarità corretta da un relè di commutazione integrato . Pertanto non è necessario alcun modulo di inversione di polarità aggiuntivo per il binario a ponte.
Se la piattaforma girevole si trova nella posizione allineata del binario, ciò può essere segnalato al software del modellismo ferroviario tramite l' uscita di feedback del Turntable-Decoder TT-DEC-R .
Non sono necessarie modifiche alla piattaforma girevole Roco H0 42615. Sono necessari solo due piccoli adattamenti elettrici . Dopo il completamento dell'adattamento elettrico, non è più possibile controllare la piattaforma girevole Roco 42615 tramite l'unità di controllo manuale Roco .
Il modulo finito, confezionato in una custodia, è coperto da una garanzia di 24 mesi .
Ogni TurnTable-Decoder TT-DEC-R sarà fornito con istruzioni dettagliate per l'uso e il montaggio. Tali istruzioni sono disponibili nella sezione successiva.
